| Montageanleitung
|
| Sauna für den gewerblichen Einsatz. Stand 01.10.2003 |

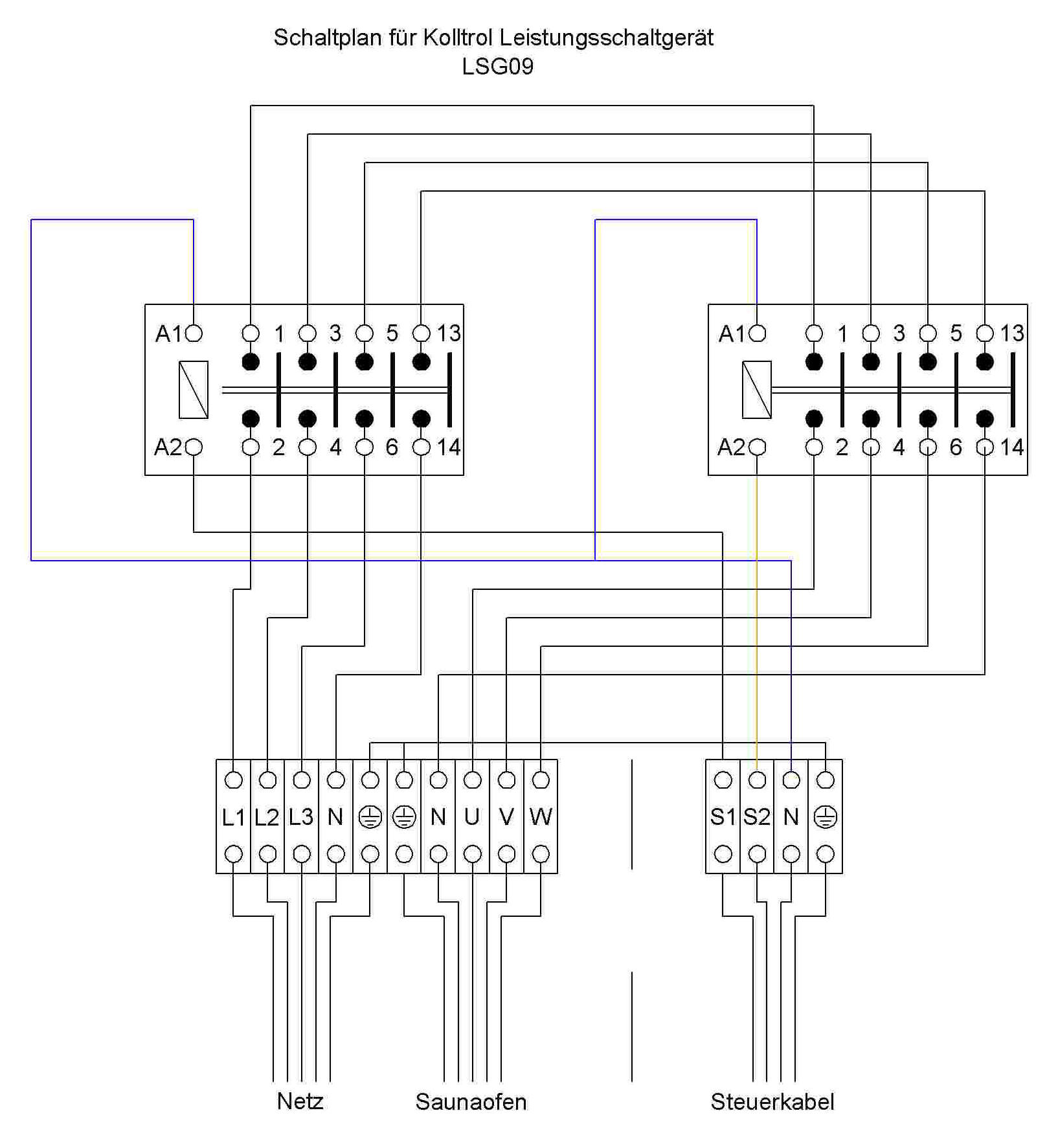

| Kolltrol LSG 09
(Leistungsschaltgerät) |
|
 |
|
Technische Daten |
| Schaltspannung: |
400 V AC 3N 50 Hz |
| Schaltleistung: |
max. 9,0 kW (max. 3 KW je Phase) |
| Eingang S1 (vom Steuergerät) |
Ansteuerung Sicherheitsschütz |
| Eingang S2 (vom Steuergerät) |
Ansteuerung Regelschütz |
| Eingang N (vom Steuergerät) |
Null für Regelschütze |
| L1; L2; L3; N |
Zuleitung Netz |
| N; U; V; W |
Abgang Saunaofen |
|
|
ACHTUNG: Fremdspannung
durch Ansteuerung vom Steuergerät im Leistungsschaltkasten vorhanden. Bei
Arbeiten daher nicht nur Leistungsschaltkasten, sondern auch das
Steuergerät stromlos machen. |
|
Das
Leistungsschaltgerät
wird serienmäßig für eine Spannung von 400 V AC 3N mit einer maximalen
Schaltleistung von 9 KW und mit einer Sicherheitsschaltung, in Verbindung
mit unseren Saunasteuergeräten (z. B. Kolltrol Saunasteuergerät)
geliefert. Es ist nur für den Anschluss an dieses Steuergerät bestimmt. |
|
Das
Kolltrol Leistungsschaltgerät darf nur außerhalb der Kabine montiert
werden. Als Montageort wählen Sie zweckmäßig den Ort neben dem
Saunasteuergerät oder einen geeigneten Technikraum in Nähe der
Saunakabine. Der Montageort sollte im Betrieb nur über normale
Zimmertemperaturen 20° bis 24° verfügen. Ansonsten wird ein erhöhter
Verschleiß der Bauteile die Folge sein. Dauerhafte Umgebungstemperaturen
von über 40° sind nicht zulässig, z. B für entsprechende Lüftung sorgen. |
|
Alle Anschlussleitungen, die im inneren der
Kabine verlegt werden, müssen für eine Umgebungstemperatur von mindestens
140° C geeignet sein. Zweckmäßig ist eine Silikonleitung. |
|
Die
elektrische Sauna-Einrichtung (Saunaofen, Leistungsschaltgerät,
Steuergerät, Beleuchtung usw. darf nur durch eine von Koll-Saunabau
geschulte und unterwiesene Person gemäß VDE 1000 Teil 10 oder durch einen
örtlich zugelassenen Elektroinstallateur mittels festen Anschluss an das
Netz angeschlossen werden.
Dabei sind insbesondere die Normen und deren Teile VDE 0100, VDE 700,
VDE 0701, VDE 0702 zu
beachten. |
|
Wichtige
Hinweise: |
|
Bei einem Defekt des Regelschützes ist
aus Sicherheitsgründen auch das Sicherheitsschütz zu wechseln. |
|
Das Sicherheitsschütz muss immer das
Schütz sein, welches die wenigsten Schaltzyklen hat. Sowohl während des
Betriebes als auch in der Vergangenheit. |
|
|
|
Koll-Sauna.de
Delbrück
05250/9848-0
München 089/542636-0
Berlin 030/89372224 |
