Montageanleitung
Kolltrol E12S und E12SD 4/7
Stand 01.01.2005
- nur für Kundendienst -
Montage Temperaturfühler:
  Der Ofenfühler mit Sicherheitstemperatursicherung (STB) ist an der Decke über der Vorderkante des Ofens (schraffierter Bereich) bzw. am heißesten Punkt zu montieren.

Andersfalls sind die Angaben des Ofenherstellers zu beachten.

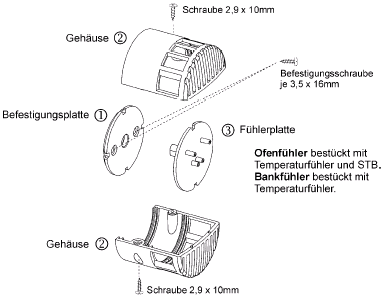

1. Am Montageort die temperaturbeständige Anschlussleitung durch die Leitungsdurchführung mittig der
Befestigungsplatte 1 führen, und mit den beiden mitgelieferten Schrauben (3,5 x 16mm) die
Befestigungsplatte 1 über der Leitungsdurchführung der Kabine anschrauben.
2. Die Anschlussleitungen gemäß Anschlussplan an die Fühlerplatte 3 anschließen. (Siehe Anschlussplan in der Montageanleitung ihres Steuergerätes)
3. Die Fühlerplatte in eine Gehäusehälfte 2 einlegen und seitlich auf die bereits montierte Befestigungsplatte 1 schieben. Jeweils in die Einkerbungen der Platten einrasten.
4. Die andere Gehäusehälfte 2 anbringen und mit den beiden mitgelieferten Schrauben (2,9 x 10mm)
verschrauben.
