Bedienungsanleitung
|
|
Koll-Vital-Color-Sonne LED Farblichtstreifen |
| Kolltrol LED Push |
| Stand 01.12.2008 |
|
 Abbildung
1 |
| Funktionsweise: |
|
Die Kolltrol LED-Push erzeugt 3
PWM-Steuersignale zur Farbsteuerung von LED-Modulen.
|
|
Die 3 PWM-Signale werden über einen
externen Taster (z.B. in der Saunakabine) vorprogrammierten
Programmsequenz angesteuert.
|
|
Folgende Funktionen sind am DigiLED Push
einstellbar:
|
|
• Abrufen von einem
Farbdurchlauf mit drei unterschiedlich einstellbaren
Farbdurchlaufgeschwindigkeiten
|
| • Abrufen und speichern
eines Farbwertes des Farbdurchlaufes |
| Bei Unterbrechung und
Wiederkehr der Versorgungsspannung (Ein- und Ausschaltung) startet das
Kolltrol-LED Push mit der zuletzt eingestellten
Funktion (Farbdurchlauf oder eingestelltem Farbwert). |
| |
| Beschreibung der Tasterfunktion: |
| Das Kolltrol LED Push verfügt
über die Möglichkeit einen externen Taster (z.B. in der
Saunakabine) anzuschließen um folgende Funktionen zu realisieren: |
| a)
Drücken < 1sec: |
| •
Einschalten: die zuletzt gespeicherte Farbe wird aktiviert |
| •
Farbdurchlauf anhalten und Farbwert speichern: |
|
Innerhalb eines Farbdurchlaufes (siehe b)
kann der Farbdurchlauf durch kurzes Betätigen des Tasters angehalten
werden, sodass die aktuelle Farbe gespeichert wird.
|
|
• Ausschalten: Nachdem der Farbdurchlauf
angehalten wurde, kann das Gerät durch erneutes kurzes Betätigen
ausgeschaltet werden.
|
| b)
Dauerhaftes drücken > 2sec: |
| Durch dauerhaftes Betätigen
(> 2s) blinkt (2x0,75s) das angeschlossene LED-Modul nacheinander in den
Einzelfarben rot (Kanal 1), grün (Kanal 2) und blau (Kanal 3). Wird der
Taster während des Einzelfarbblinkens losgelassen, so aktiviert sich der

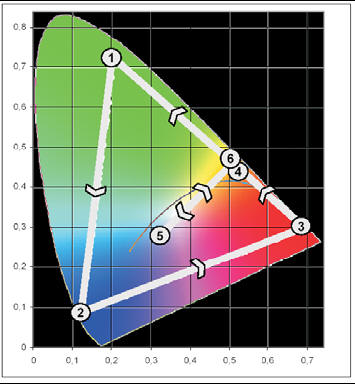

einprogrammierte Farbdurchlauf (siehe Abbildung 1) mit einer Zykluszeit,
die der jeweiligen blinkenden Einzelfarbe zugeordnet ist: |
|
rot: 40s Zykluszeit des Farbdurchlaufes
|
| grün: 120s
Zykluszeit des Farbdurchlaufes |
| blau: 240s
Zykluszeit des Farbdurchlaufes |
| |
